Выполнена реализация проекта cовмещенной распределительно-трансформаторной подстанции (РТП) мощностью 2x2500кВА. Компания Алестел участвовал в проектировании, монтаже и пусконаладке ГРЩ и шинопоровода Canalis. При проектировании было применено оборудование компании Schneider Electric:
- Ячейки КРУ среднего напряжения 10кВ –PremSet;

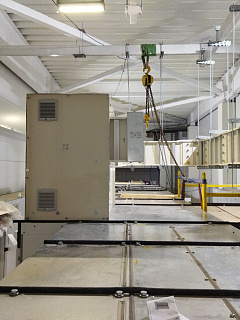

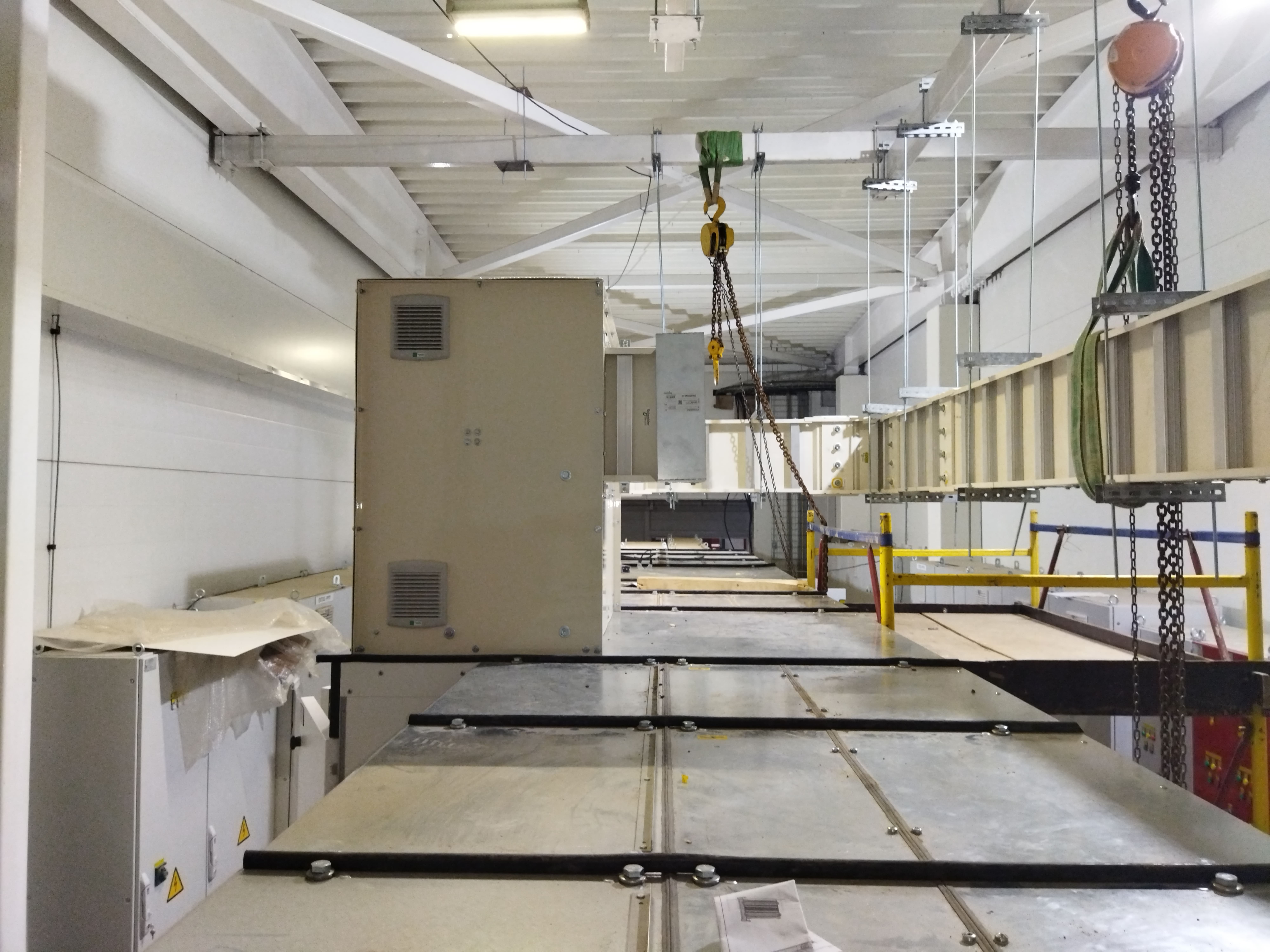

- Силовой трансформатор 10кВ – Trihal 2500kVA IP31;

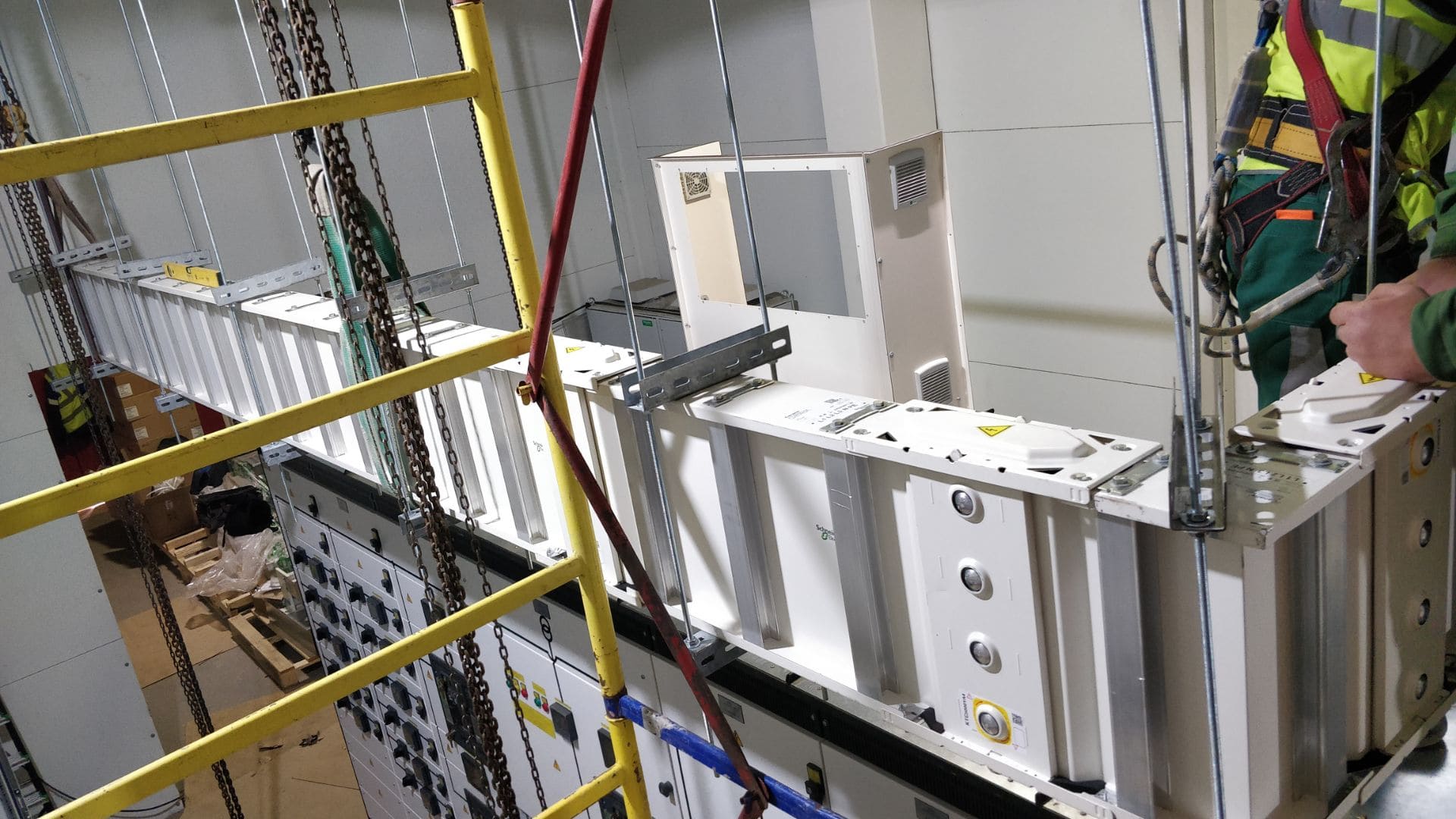

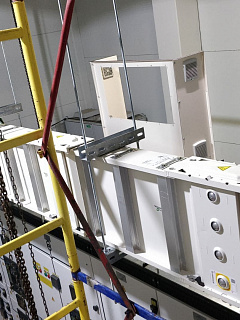

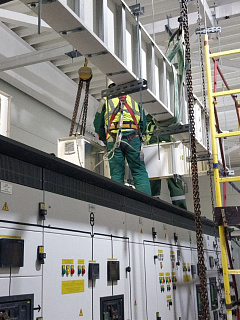

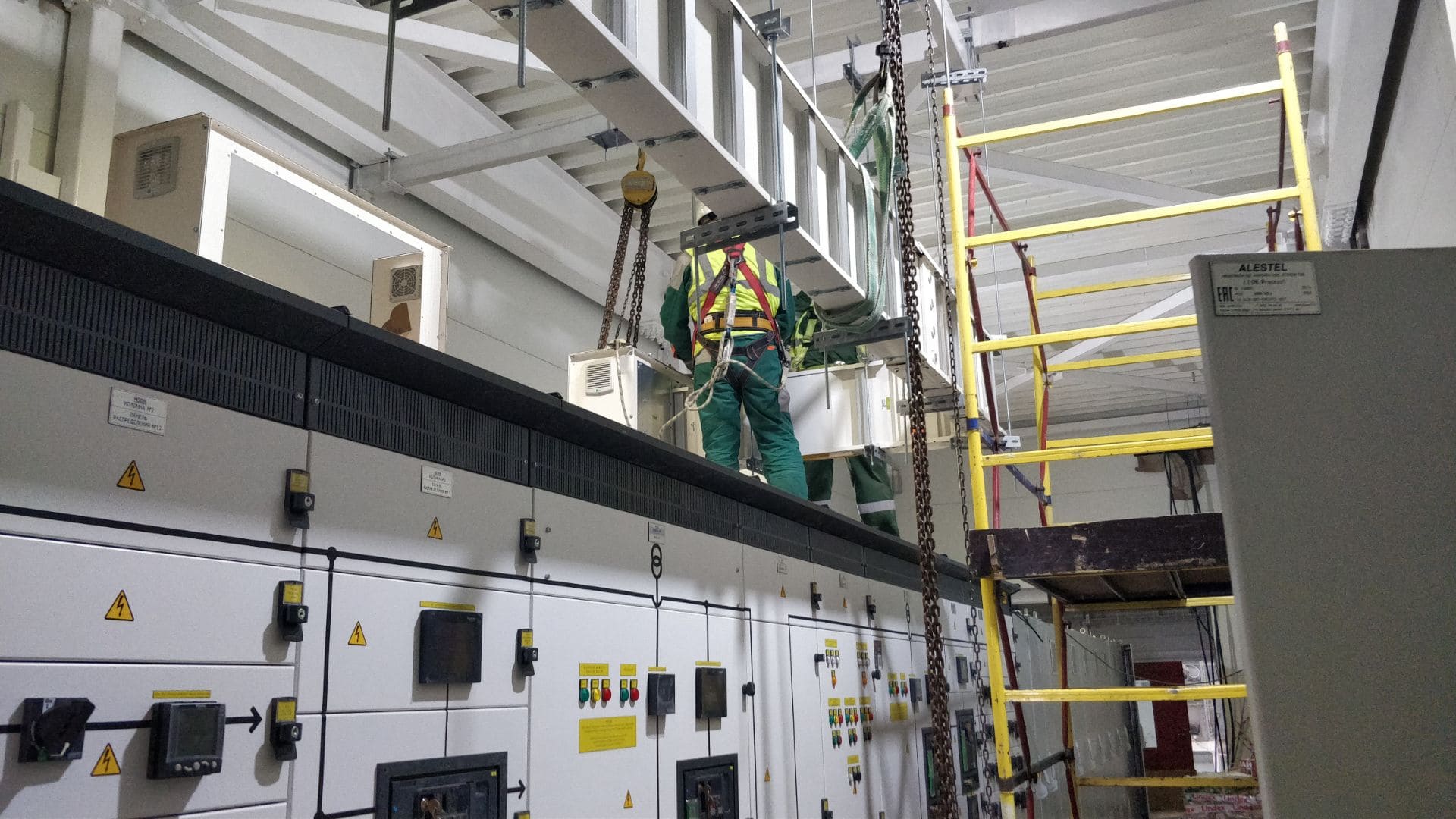

- Шинопровод – медный, Canalis KTC 5000А;

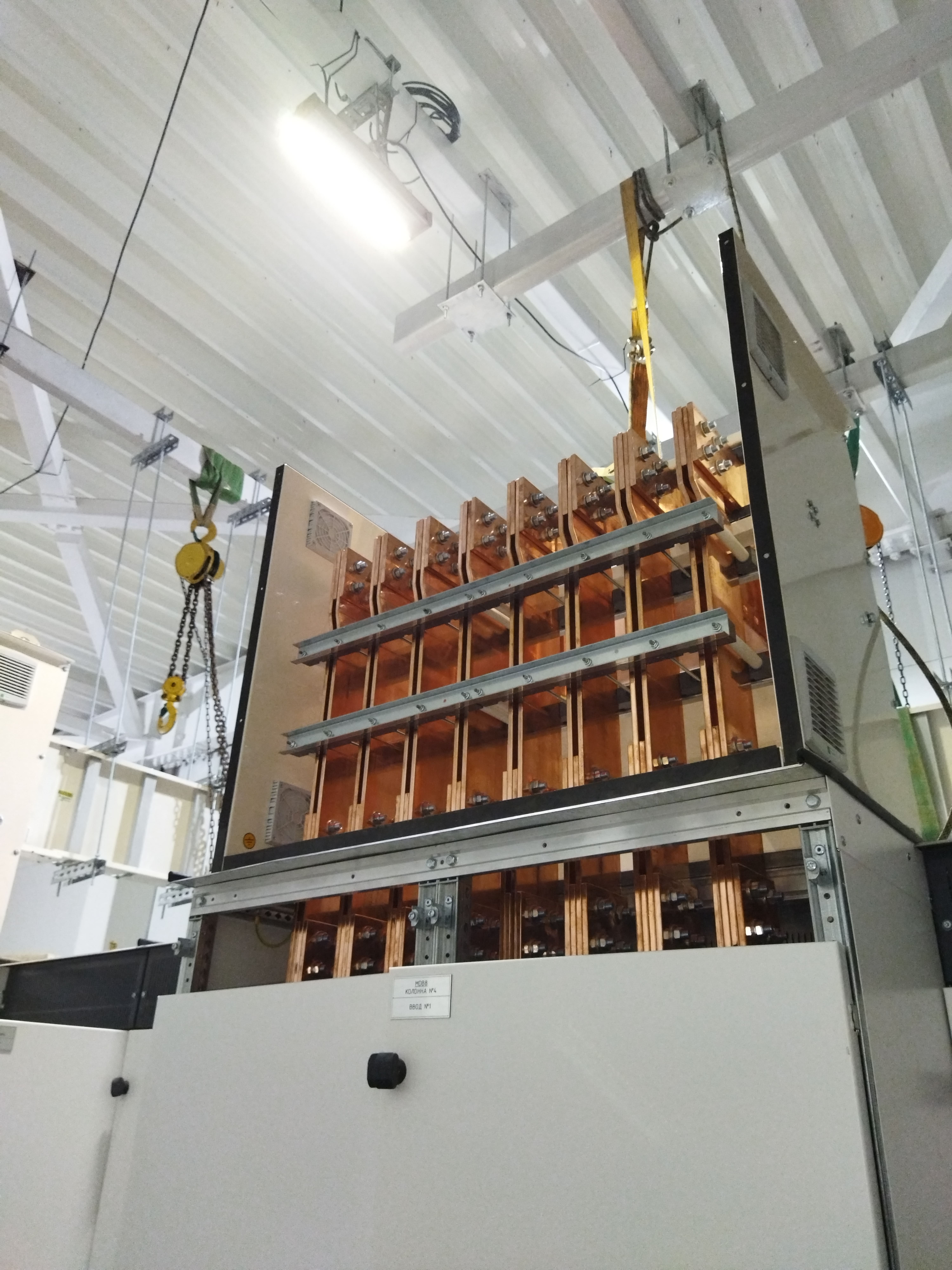

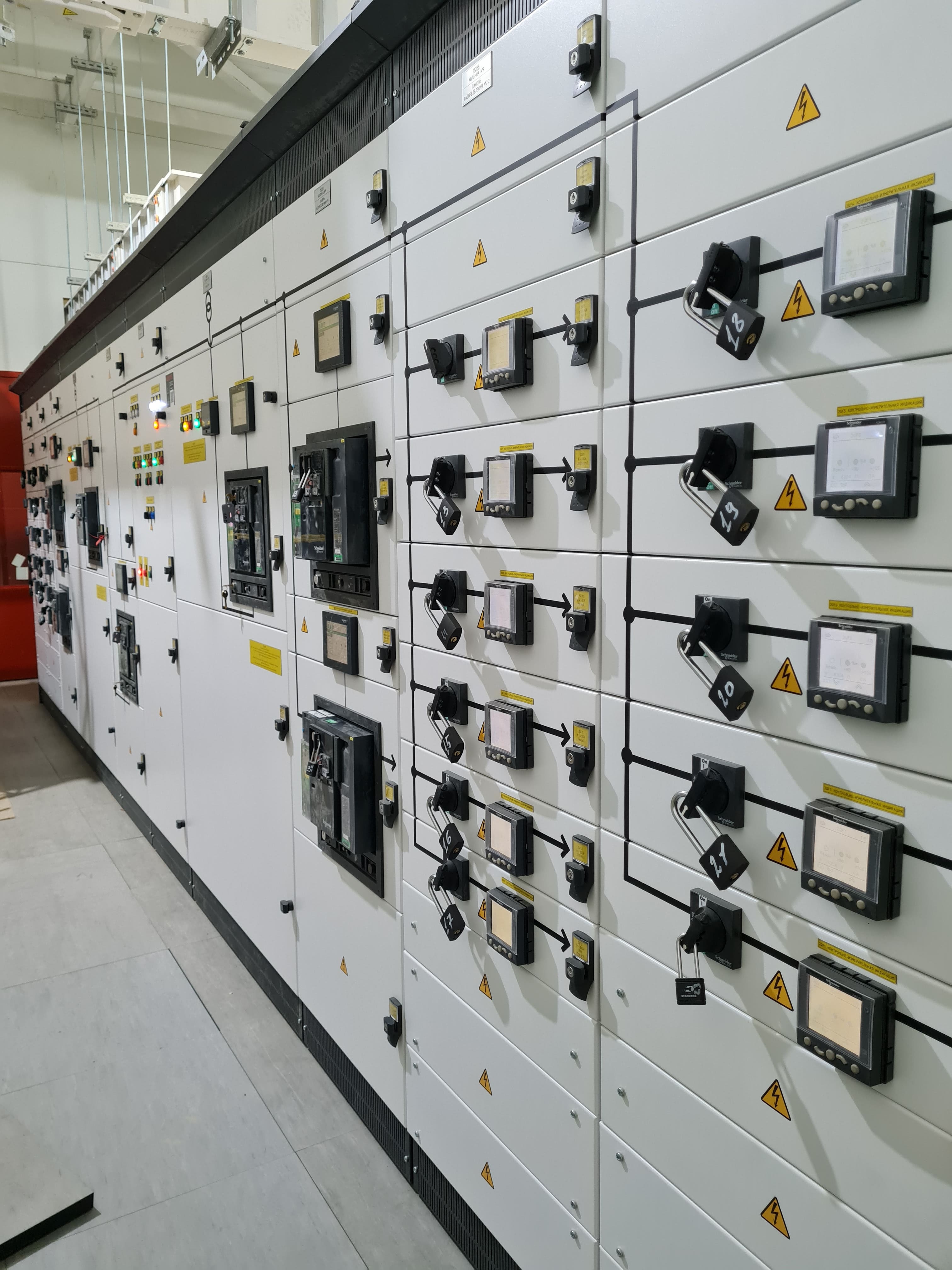

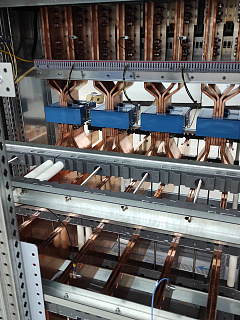

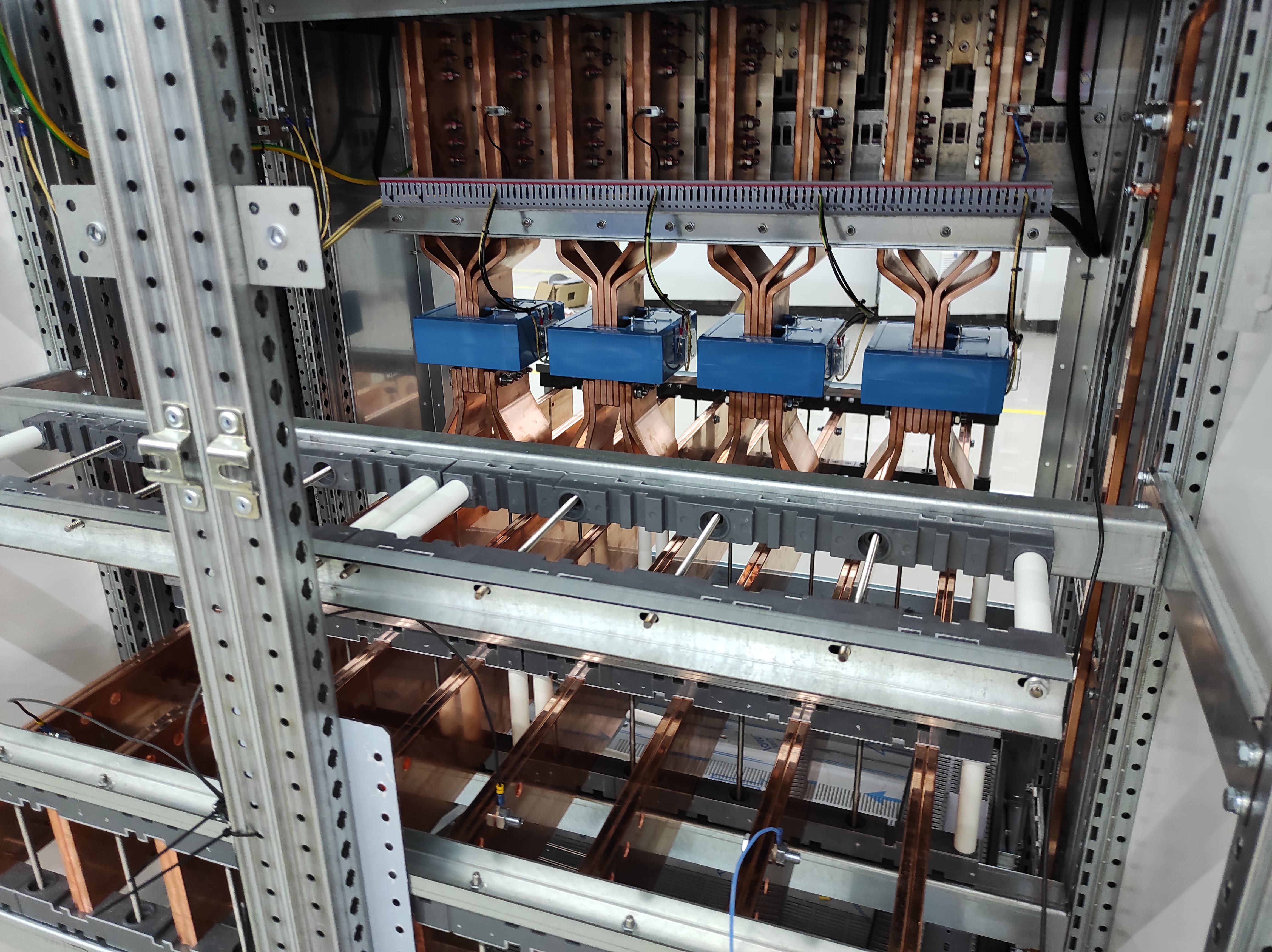

- Главный распределительный щит – на базе оболочки Prisma PR (Okken Lite). Номинальный ток 5000А;

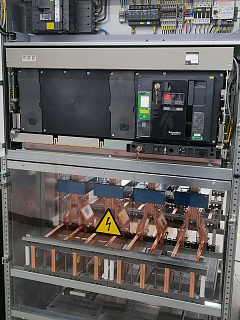

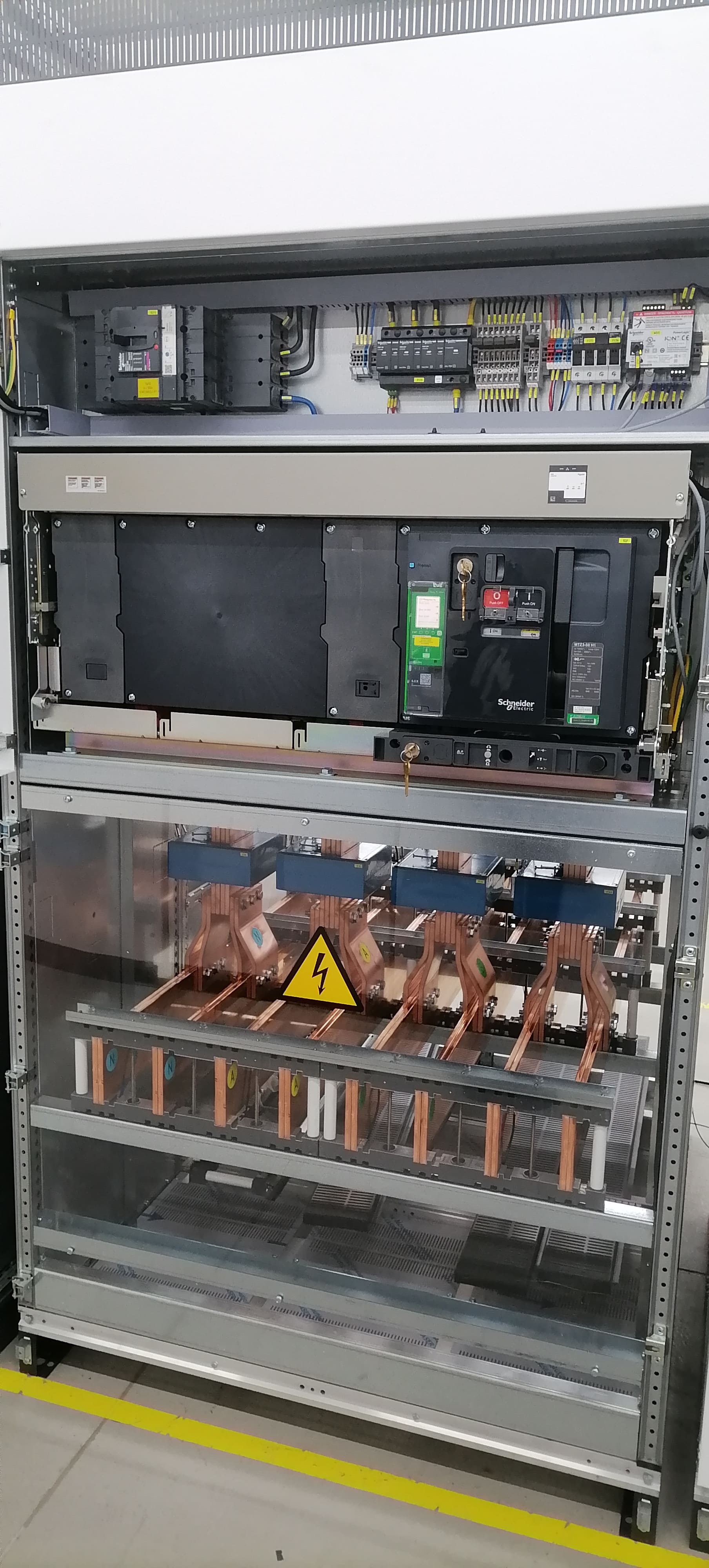

- Аппараты защиты и коммутации – MasterPact MTZ, Compact NSX.
ГРЩ выполнено с максимальными показателями безопасности - это главное требование не только для гарантированного обеспечения срока службы электроустановки, но и, прежде всего, для обеспечения безопасных условий работы оператора и обслуживающего персонала:
- В низковольтных комплектных устройствах Prisma PR реализованы лучшие системы защиты и обеспечения безопасности, исключающие возможность работы под напряжением и гарантирующие безопасность для обслуживающего персонала.
- Токоведущие части надёжно ограждены механическими экранами, обеспечивающими степень защиты IP20.
- Степень секционирования 4b.

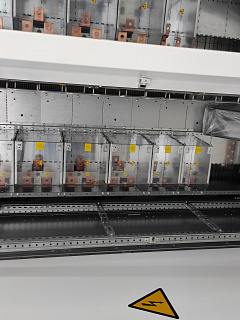

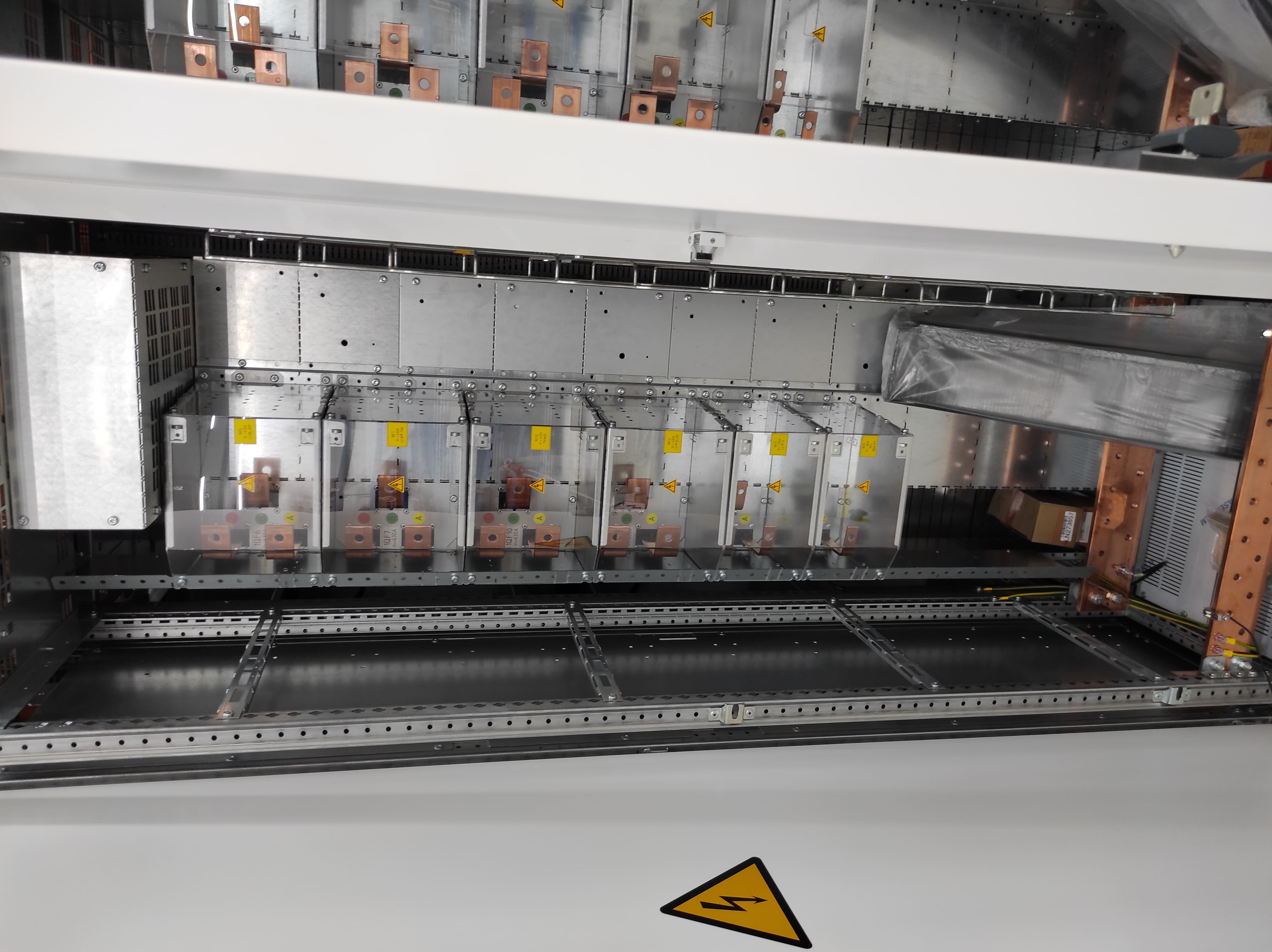

- Эксклюзивная система отсоединяемых блоков Polyfast, обеспечивающих электрическую изоляцию между вводными зажимами автоматического выключателя и двойными контактными зажимами главной сборной шины, даже при возникновении внутренней дуги.
- Высочайшая надежность с индексом обслуживания 233.
Для включение установки в общую систему диспетчеризации предприятия нашей компанией спроектировано и внедрено:
- Оснащение вводных фидеров многофункциональными измерительными приборами PM8000 производства Schneider-Electric
- Оснащение всех автоматических выключателей системой передачи данных: каждая секция ГРЩ имеет свою подсеть ModBus RTU, объединённую в общее информационное пространство сети Ethernet: вводные измерители мощности PM8000, секции ГРЩ и блок АВР
- Установлены два компактных блока бесперебойного питания производства APC: отдельно для сети передачи данных и для блока автоматического ввода резерва, что позволяет при любых аварийных ситуациях считать параметры аварии как локально с фасада НКУ, так и удаленно с помощью системы диспетчеризации объекта.
- Блок автоматического ввода резерва с расширенными функциями с контролем синфазности вводных фидеров
- Общая система хранения данных, выполненная на базе микросервера Com`X510
